亚洲中文在线视频,日韩一区二区三区中文字幕,人人做人人妻人人精,久久精品国产72国产精,国产一区二区三区高清在线

淺析鋼化玻璃在光學(xué)方面的常見問題

發(fā)布時間：2021-11-03 瀏覽量：1072 發(fā)布者：gangxin

由于鋼化玻璃具有普通玻璃的透視性，又具有優(yōu)秀的安全特性，被廣泛應(yīng)用于建筑門窗幕墻上，既安全，又能保持彩光，增加建筑美感。

但鋼化玻璃在鋼化過程中一旦出現(xiàn)光學(xué)方面的問題，就會影響安裝應(yīng)用后的效果。

（1）玻璃中央部分呈灰色

在鋼化過后，有些接觸輥道的玻璃表面會出現(xiàn)灰蒙蒙的現(xiàn)象，多發(fā)生在玻璃的中間部位，這種情況會使玻璃的透視性能變差。

發(fā)生這種情況的原因主要有以下兩種：

①加熱爐內(nèi)的輥道溫度過高。這種情況多出現(xiàn)在鋼化爐剛開始使用的前兩爐玻璃上，遇到這種情況，可適當(dāng)增加熱平衡吹風(fēng)的壓力，或者減少空爐時間，保證玻璃連續(xù)生產(chǎn)。

②SO?氣體的使用量過大。SO?作為一種玻璃的保護氣體，如果使用量過大，或者使用過于頻繁，會引起玻璃表面出現(xiàn)灰色現(xiàn)象。

（2）應(yīng)力斑過重的現(xiàn)象

通過物理鋼化方法生產(chǎn)的鋼化玻璃都會出現(xiàn)應(yīng)力斑現(xiàn)象，這是由物理鋼化的生產(chǎn)原理決定的，同時也是無法避免的，有時也可利用這種現(xiàn)象來識別玻璃是否為鋼化玻璃。

但是當(dāng)應(yīng)力斑過重時，尤其在特定的光線條件下觀察，這種現(xiàn)象就變成了外觀質(zhì)量缺陷問題。

應(yīng)力斑過重通常是由以下3種原因造成的：

①急冷過程中風(fēng)壓過大。這種高壓、高速的氣流吹到接近軟化的熱玻璃上會使鋼化玻璃的應(yīng)力斑加重，出現(xiàn)這種情況可以通過調(diào)整風(fēng)壓的參數(shù)來避免。

②玻璃剛從加熱室進入到冷卻室，并已經(jīng)開始吹風(fēng)急冷時，風(fēng)柵的擺動或輥道轉(zhuǎn)動速度過低，導(dǎo)致風(fēng)柵的風(fēng)嘴只對著玻璃一個部位吹風(fēng)。出現(xiàn)這種情況時，應(yīng)及時回復(fù)/增加速度，以保證同步。

③在冷卻室內(nèi)開始吹風(fēng)急冷時，風(fēng)柵的風(fēng)嘴距離玻璃太近。出現(xiàn)這種情況時，在不影響玻璃的顆粒度及其它質(zhì)量要求的情況下，可以通過參數(shù)的調(diào)節(jié)適當(dāng)提高風(fēng)柵的高度。

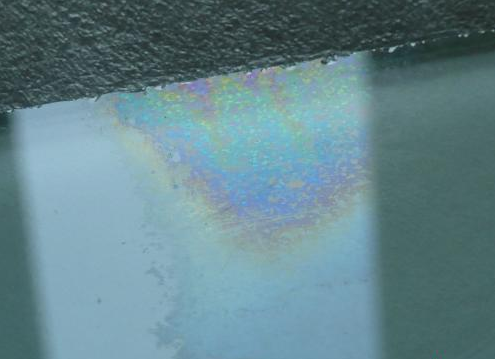

（3）鋼化玻璃的虹彩現(xiàn)象

浮法玻璃在成形過程中，錫槽內(nèi)進入了氧和水等物質(zhì)，高溫下與錫發(fā)生氧化反應(yīng)，生成了SnO和SnO?，其中Sn2+和Sn4+通過錫液滲入浮法玻璃的下表面，并形成極薄的富含Sn2+和Sn4+的含錫層。

這種滲錫量較高的浮法玻璃在進行鋼化時，玻璃在鋼化爐經(jīng)過加熱后，其表面的SnO又被氧化成SnO?，其體積增大，導(dǎo)致玻璃表面產(chǎn)生微小的皺折，在光線的照射下，產(chǎn)生光的干涉現(xiàn)象。

因此鋼化玻璃的虹彩現(xiàn)象既與作為浮法玻璃原片的質(zhì)量有關(guān)系，同時又與鋼化工藝有關(guān)系。

在玻璃的鋼化生產(chǎn)中，除了選取優(yōu)質(zhì)的浮法玻璃作為原片以外，還要調(diào)整鋼化爐的加熱溫度和加熱時間參數(shù)，以適應(yīng)不同原片玻璃的實際情況。

全部評論

淺析鋼化玻璃在光學(xué)方面的常見問題
